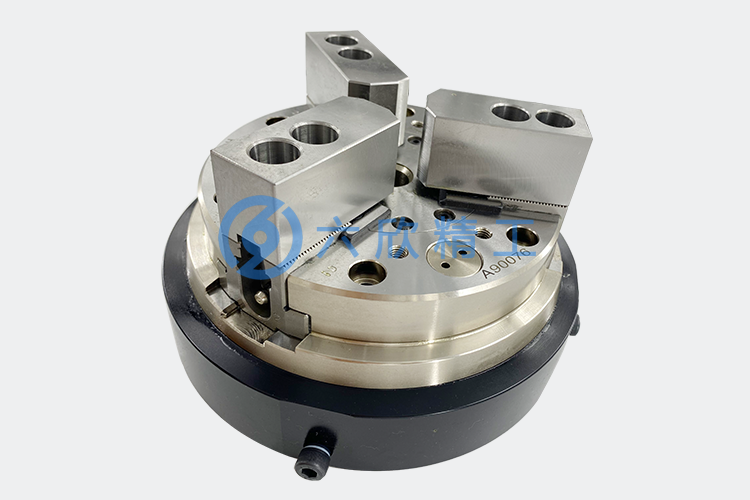

車床氣動卡盤有幾種類型，但高速精密前置式氣動卡盤工作原理一般如下：卡盤與缸體集成在一起。壓縮空氣從閥環通過缸體進氣口進入止回閥，注入缸體內腔，拉動活塞并驅動鉗口夾緊工件。夾緊后，換向閥斷開并處于泄壓狀態。氣缸內的氣壓由止回閥密封和維持，閥環上的密封圈松開并與缸體分離，這樣在啟動機床時，卡盤可以高速運轉。該卡盤可用于管道螺紋車削、焊接和切割設備。

       當然，車床氣動卡盤工作原理有些還用于工作轉臺。由于其行程大，應用范圍廣。由于其盤體及其關鍵部件經過嚴格的熱處理和精密磨削，具有良好的精度和使用壽命。卡盤最大外徑可達1000mm，通孔可達560mm。
       前置安裝的氣動卡盤有一個內置氣缸和止回閥，消除了拉桿和旋轉氣缸。卡盤易于安裝，并能快速建立操作夾緊系統。氣動卡盤的氣缸體被放大，以提高夾緊力和較高的操作彈性。卡盤的中間有一個通孔規劃。卡盤必須停止裝卸，適用于普通汽車、管螺紋機床和焊接設備的改裝。
車床氣動卡盤安裝步驟：
       1.在車床上拆下原夾具，安裝并修整與卡盤匹配的法蘭，測量其軸向和徑向跳動(≤ 0.005);
       2.用螺釘將卡盤與法蘭擋塊連接，測量卡盤的外圓跳動(≤ 0.04）；
       3.在機床的適當位置安裝防轉定位支架。支架安裝牢固，盡量避免與機床蓋連接，防止卡盤在旋轉過程中與機床蓋共振產生噪音。注意：防旋轉螺釘在支架中應有0.5-1mm的擺動空間。螺釘不得固定，不能擺動，否則會損壞閥環甚至機床；
       4.接通氣源，切換電磁閥開關，檢查夾頭工作是否正常；
       5.開機使用前，鎖緊相關螺釘，低速旋轉，觀察卡盤旋轉部分阻力是否正常；
       6.卡盤爪可根據工件尺寸進行徑向調整，調整間隔以梳齒數為準（每齒節距為l.5mm，詳見參數明細表）。
特別警告：
      這種卡盤配有壓力保持閥和存儲閥。當夾頭夾緊和松開時，瞬時進氣后通過斷開氣源可以將工件夾緊或松開，因為當通風被夾緊或松開時，空氣分配環上的密封圈將牢固地附在夾頭體上。動作完成后，斷開氣源，將密封圈與卡盤體分離，即可旋轉卡盤。因此，卡盤的夾緊和松開動作必須在機床完全停止后進行。也就是說，在卡盤旋轉之前，連接到卡盤主體的兩個空氣管不得有氣壓。
前置式氣動卡盤使用注意事項：
       1.卡盤氣壓在0.6-0.9mpa之間；
       2.卡盤停止工作時，請松開卡盤爪；
       3.卡盤夾緊工件時，按下夾緊按鈕2-4秒，松開后即可工作；
       4.始終每班向兩個聯軸器和卡盤油杯加注一次潤滑油，確保卡盤充分潤滑；
       5.旋轉機構夾緊或松開時，立即泄漏是正常現象。
